Звенья класса T10

Наша компания аттестована в Российском морском регистре судоходства (РМРС) и в Российском Классификационном Обществе (РКО) как производитель съемных грузоподъемных приспособлений. Вся продукция представленная на этой странице может поставляться со Свидетельством РМРС или с Сертификатом РКО. Аттестация в РМРС и РКО является подтверждением наличия реальной производственной базы, необходимого оборудования и технической документации, служит дополнительной гарантией для клиентов, что они сотрудничают с производителем продукции.


ЗВЕНО КОНЦЕВОЕ NOR Т10

Звено NR Класс Т10
Звено NR Класс Т10 Схема
  • Предназначено для комплектации 1 и 2 ветвевых стропов всех видов (цепных, канатных, текстильных).
  • Температурный режим эксплуатации от -40 до +200 С.
  • Не подвергать термической обработке.
  • Коэффициент запаса прочности 4:1.
  • Покрытие - покраска.
  • При одинаковом размере и весе имеет большую грузоподъемность в сравнении с комплектующими класса Т8 на 25%.
цепь, мм г/п, т А, мм В, мм С, мм вес, кг цена
Для 1-о ветвевого стропа Для 2-х ветвевого стропа
12X1 6 --- 1,6 12 60 120 0,3
13X2 7/8 6 2,5 13 60 120 0,36
17X3 10 7/8 4,1 17 90 160 0,86
19X4A 13 10 6,7 19 90 160 1,08
22X4B 13 10 8,5 22 90 170 1,59
25X5 16 13 11,5 25 115 210 2,43
31X7 19/20 16 17,0 31 145 275 4,86
36X8 22/23 19/20 24,0 36 155 285 6,87
38X9 26 22/23 31,5 38 140 270 7,63
50X10A 32 26 45,0 50 200 380 17,6
57X10B --- 32 65,3 57 203 406 24,5

ЗВЕНО КОНЦЕВОЕ с дополнительными звеньями NRLI Т10

Звено NRL Класс Т10
Звено NRL Класс Т10 Схема
  • Предназначено для комплектации 3 и 4 ветвевых стропов всех видов (цепных, канатных, текстильных).
  • Температурный режим эксплуатации от -40 до +200 С.
  • Не подвергать термической обработке.
  • Коэффициент запаса прочности 4:1.
  • Покрытие - покраска.
  • При одинаковом размере и весе имеет большую грузоподъемность в сравнении с комплектующими класса Т8 на 25%.
цепь, мм г/п,т A, мм B, мм C, мм D, мм E, мм F, мм вес, кг цена
17X1 6 4,1 17 90 160 13 60 120 1,58
19X2A 7 4,3 19 90 160 13 60 120 1,8
22X2B 8 6,7 22 100 180 17 90 160 3,35
25X3 10 8,9 25 146 275 19 90 160 5,51
28X4A 13 14,5 28 145 275 22 100 180 7,17
31X4B 13 17 31 145 275 25 115 210 9,72
36X5 16 23,6 36 146 275 28 100 190 12,2
40X6 18 28,1 40 160 300 31 145 275 18,68
45X7 19/20 38,3 45 180 340 36 155 285 26,56
50X8 22/23 45 50 200 380 38 140 370 32,86
57X9 26 67 57 203 406 50 200 380 59,7
70 32 98,4 70 251 457 70 251 457 88,9

ЗВЕНО СОЕДИНИТЕЛЬНОЕ LL Т10

Звено LL Класс Т10

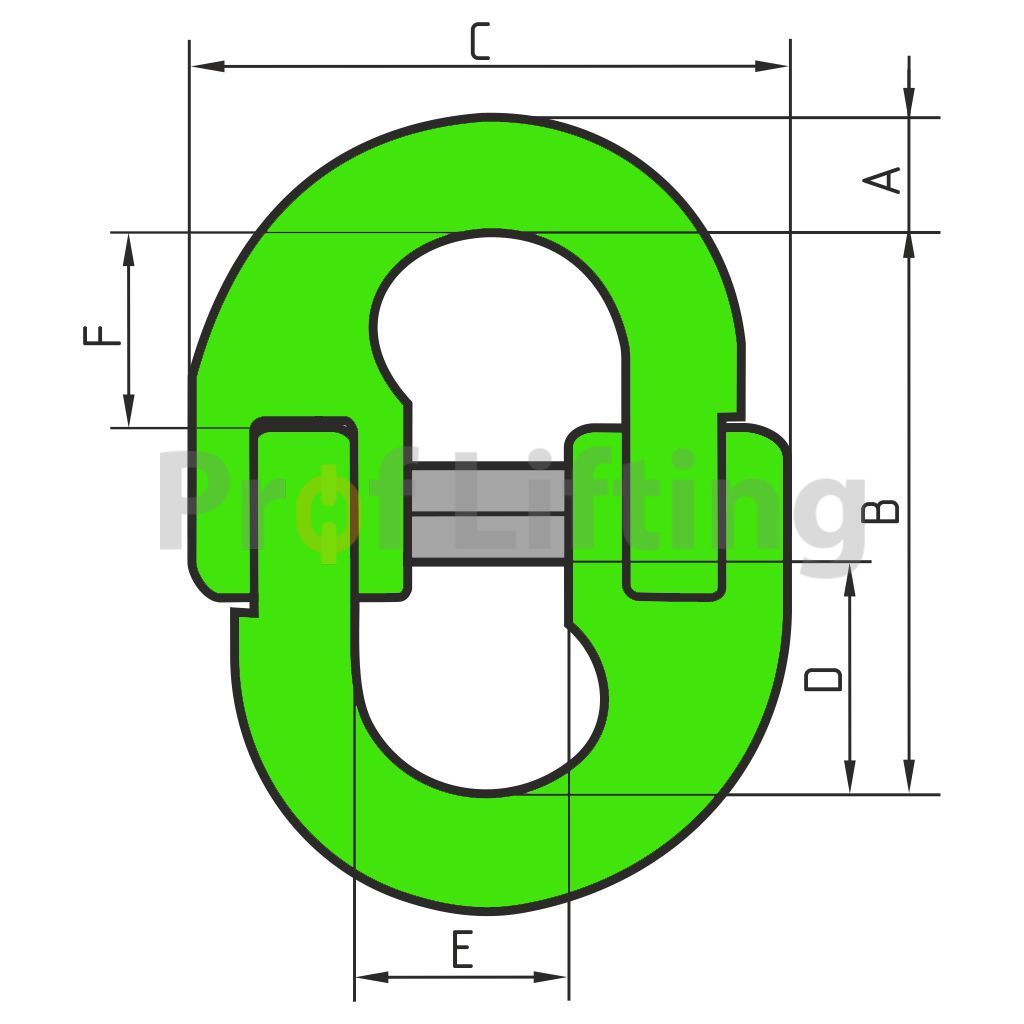

Звено LL Класс Т10 Схема
  • Предназначено для соединения между собой комплектующих цепного стропа.
  • Температурный режим эксплуатации от -40 до +200 С.
  • Не подвергать термической обработке.
  • Коэффициент запаса прочности 4:1.
  • Покрытие - покраска.
  • При одинаковом размере и весе имеет большую грузоподъемность в сравнении с комплектующими класса Т8 на 25%.
цепь, мм г/п,т A, мм B, мм C, мм D, мм E, мм F, мм вес, кг цена
LL6LK10 6 1,4 8 44 39 18 14 14 0,06
LL7LK10 7 2,0 9,7 49,3 48,3 20,6 17,5 14,5 0,12
LL8LK10 8 2,5 10,4 59,7 52,6 25,1 18,3 16,3 0,16
LL10LK10 10 4,0 12,2 68,6 62,7 28,4 22,9 19,8 0,34
LL13LK10 13 6,7 17,3 87,6 84,1 36,6 28,4 24,6 0,73
LL16LK10 16 10,0 20,6 105 99,1 43,7 34,3 29 1,3
LL20LK10 20 15,6 23,6 118 118 53,1 40,4 32,5 2,26
LL22LK10 22 18,8 26,9 140 143 58,7 50 36,6 3,41
LL26LK10 26 26,5 31 152 157 63,5 56,4 47,8 5
LL32LK10 32 40,0 47 206 216 78,5 80 55,6 11,2
